Switch FSM 7328S / M5300-28G3 - création de vlan entre les deux switchs

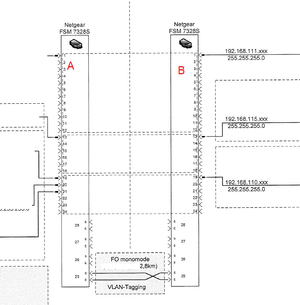

Bonjour, J'ai un soucis de connexion entre deux switchs Netgear lorque j'essaie de configurer un nouveau M5300-28G3 Juste un petit historique : J'ai deux switch , actuellement 2 FSM 7328S ...
Bon ... comme cela semble impossible de supprimer ou de décaler le vLAn 2 dans un autre ID, j'ai fini par reconfigurer les swtiches 7328S en place pour leur donner des ID 1 - 3 - 4 pour les 3 vLan utilisés.
Sur le M5300 j'ai créé les vLan également en 1 - 3 - 4 pour mon utilisation et laissé le vLan 2 sans lui attribuer de ports
ça ne me semble pas des plus élégants, mais comme il semble que ce ne soit pas possible de modifier ce &%*"@ de vLan 2 en autre chose ... je dois privilégier la disponibilité d'un pièce de rechange
En tout cas merci a ceux qui ont pris le temps de me lire et/ou de me répondre

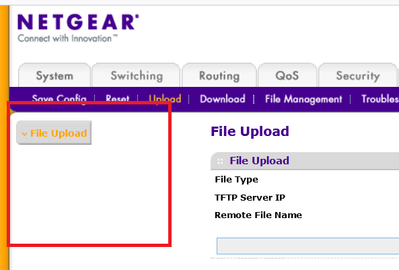

Je dois être à coté de la plaque, mais sur le 7328 ... pas moyen de télécharger la config ...
Uniquement option TFTP Server ....
Mai j'ai réussi a avancer un peu ... j'ai la connexion sur deux vlans sur 3 ... tout en sachant que ce qui fonctionne sur le 7328S sur le vlan 2 (ports 19-24) fonctionne sur le vlan 3 du M5300 (ports 13-18) ...
Ce que je trouve bizzare, c'est que ce qui fonctionnait avant avec le vlan ID 2 ne fonctionne pas et cet espèce de décalage
... sur le M5300 le vlan 2 est celui auto_voip, que je n'arrive pas à supprimer .... j'ai l'impression que ce vlan auto_voip me met le b***, on ne peut pas le supprimer ?
Je mets en PJ la config du M5300 si ça peut aider
Merci d'avance
Bonjour,
Je ne vois pas de piece jointe, ouvre le fichier, copie et colle le dans le post
Pour le FSM, installe un serveur TFTP ou bien connecte toi en telnet et fais :
>enable
#show run
puis poste le contenu
sinon tu peux appeller Netgear pour souscrire a un pack de service pour t'aider a configurer le switch
J'étais certain l'avoir mis ... mais visiblement le format *.txt ne passe pas :
*******************************
!Current Configuration:
!
!System Description "M5300-28G3 ProSafe 24-port Gigabit L3 with 10 Gigabit Stacking, 10.0.0.44, B1.0.0.5"
!System Software Version "10.0.0.44"
!System Up Time "0 days 0 hrs 54 mins 7 secs"
!Additional Packages QOS,Multicast,IPv6,IPv6 Management,Metro,Stacking,Routing
!Current SNTP Synchronized Time: Not Synchronized
!
enable password xxxxxxxxxxxxxxxxxxxxxxxxxx encrypted
network protocol none
vlan database
vlan 3-4
vlan name 3 "ST"
vlan name 4 "GT"
vlan routing 1 1
exit
configure
time-range
stack
member 1 9
exit
slot 1/0 14
set slot power 1/0
no set slot disable 1/0
ipv6 router ospf
exit
ip routing
username "admin" password xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx level 15 encrypted
line console
exit
line telnet
exit
line ssh
exit
snmp-server sysname "Router B411<-->B288"
snmp-server location "Router pour B411"
!
interface 1/0/1
vlan ingressfilter
exit
interface 1/0/2
vlan ingressfilter
exit
interface 1/0/3
vlan ingressfilter
exit
interface 1/0/4
vlan ingressfilter
exit
interface 1/0/5
vlan ingressfilter
exit
interface 1/0/6
vlan ingressfilter
exit
interface 1/0/7
vlan ingressfilter
exit
interface 1/0/8
vlan ingressfilter
exit
interface 1/0/9
vlan ingressfilter
exit
interface 1/0/10
vlan ingressfilter
exit
interface 1/0/11
vlan ingressfilter
exit
interface 1/0/12
vlan ingressfilter
exit
interface 1/0/13
vlan pvid 3
vlan ingressfilter
vlan participation auto 1
vlan participation include 3
exit
interface 1/0/14
vlan pvid 3
vlan ingressfilter
vlan participation auto 1
vlan participation include 3
exit
interface 1/0/15
vlan pvid 3
vlan ingressfilter
vlan participation auto 1
vlan participation include 3
exit
interface 1/0/16
vlan pvid 3
vlan ingressfilter
vlan participation auto 1
vlan participation include 3
exit
interface 1/0/17
vlan pvid 3
vlan ingressfilter
vlan participation auto 1
vlan participation include 3
exit
interface 1/0/18
vlan pvid 3
vlan ingressfilter
vlan participation auto 1
vlan participation include 3
exit
interface 1/0/19
vlan pvid 4
vlan ingressfilter
vlan participation auto 1
vlan participation include 4
exit
interface 1/0/20
vlan pvid 4
vlan ingressfilter
vlan participation auto 1
vlan participation include 4
exit
interface 1/0/21
vlan pvid 4
vlan ingressfilter
vlan participation auto 1
vlan participation include 4
exit
interface 1/0/22
vlan pvid 4
vlan ingressfilter
vlan participation auto 1
vlan participation include 4
exit
interface 1/0/23
vlan pvid 4
vlan ingressfilter
vlan participation auto 1
vlan participation include 4
exit
interface 1/0/24
vlan pvid 4
vlan ingressfilter
vlan participation auto 1
vlan participation include 4
exit
interface 1/0/25
vlan participation include 3-4
vlan tagging 1,3-4
exit
interface 1/0/26
vlan participation include 3-4
vlan tagging 1,3-4
exit
interface 1/0/27
vlan participation auto 1
exit
interface 1/0/28
vlan participation auto 1
exit
interface lag 1
exit
interface lag 2
exit
interface lag 3
exit
interface lag 4
exit
interface lag 5
exit
interface lag 6
exit
interface lag 7
exit
interface lag 8
exit
interface lag 9
exit
interface lag 10
exit
interface lag 11
exit
interface lag 12
exit
interface lag 13
exit
interface lag 14
exit
interface lag 15
exit
interface lag 16
exit
interface lag 17
exit
interface lag 18
exit
interface lag 19
exit
interface lag 20
exit
interface lag 21
exit
interface lag 22
exit
interface lag 23
exit
interface lag 24
exit
interface lag 25
exit
interface lag 26
exit
interface lag 27
exit
interface lag 28
exit
interface lag 29
exit
interface lag 30
exit
interface lag 31
exit
interface lag 32
exit
interface lag 33
exit
interface lag 34
exit
interface lag 35
exit
interface lag 36
exit
interface lag 37
exit
interface lag 38
exit
interface lag 39
exit
interface lag 40
exit
interface lag 41
exit
interface lag 42
exit
interface lag 43
exit
interface lag 44
exit
interface lag 45
exit
interface lag 46
exit
interface lag 47
exit
interface lag 48
exit
interface lag 49
exit
interface lag 50
exit
interface lag 51
exit
interface lag 52
exit
interface lag 53
exit
interface lag 54
exit
interface lag 55
exit
interface lag 56
exit
interface lag 57
exit
interface lag 58
exit
interface lag 59
exit
interface lag 60
exit
interface lag 61
exit
interface lag 62
exit
interface lag 63
exit
interface lag 64
exit
interface vlan 1
routing
ip address 192.168.111.111 255.255.255.0
exit
router rip
exit
router ospf
exit
exitBon il me semble que j'avance pas a pas ... j'ai récupéré le vlan 1 et 3 qui sont fonctionnels, mais pas le 2 pris par le vo-ip.
Sur un autre post, j'ai trouvé ceci :
Vous pouvez utiliser Vlan 2 et 3 (voix automatique et vidéo automatique) pour quelque chose facilement. Créez simplement un autre vlan que vous n'utiliserez pas. J'ai fait les vlan 4091 et 4092. Accédez à Auto-Voip et changez le vlan de 2 à 4091, puis vous pouvez utiliser le vlan 2 pour ce dont vous avez besoin. Faites de même pour le deuxième élément et vous pouvez l'utiliser pour ce que vous voulez aussi.

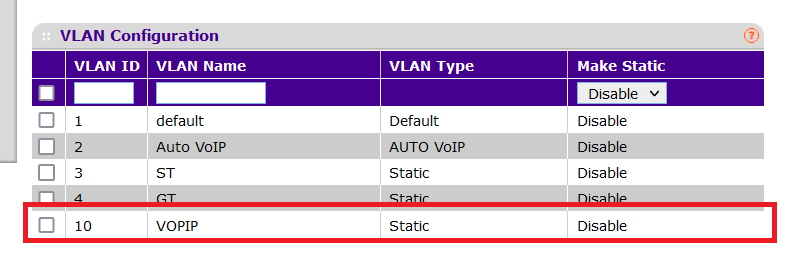

J'ai créé un nouveau vlan de ID n° 10 :

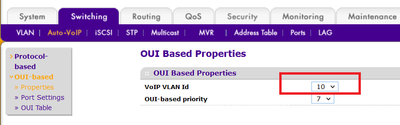

et dans Auto-voip, j'ai mis ce vlan 10 pour y basculer le vo-ip

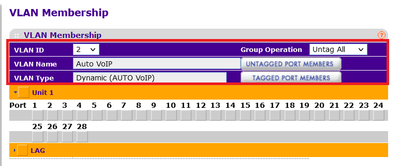

Mais il m'est toujours impossible de changer le type de vlan pour le 2 , qui reste toujours "Auto VoIP"
Je ne dois pas être loin de la solution ... si je connecte les cables du switch existant sur le nouveau , j'ai bien les ancien vlan 1 -3 qui fonctionnent , mais pas le 2 ...
Il ne me reste qu'a trouver comment supprimer le vlan 2 du VoIP .... des idées ?
Bon ... comme cela semble impossible de supprimer ou de décaler le vLAn 2 dans un autre ID, j'ai fini par reconfigurer les swtiches 7328S en place pour leur donner des ID 1 - 3 - 4 pour les 3 vLan utilisés.
Sur le M5300 j'ai créé les vLan également en 1 - 3 - 4 pour mon utilisation et laissé le vLan 2 sans lui attribuer de ports
ça ne me semble pas des plus élégants, mais comme il semble que ce ne soit pas possible de modifier ce &%*"@ de vLan 2 en autre chose ... je dois privilégier la disponibilité d'un pièce de rechange
En tout cas merci a ceux qui ont pris le temps de me lire et/ou de me répondre
