Forum Discussion
724TV4-GS116v2-GS108Ev3 - Switches miteinander verbinden (vlan)
Hallo zusammen, dies ist mein erster Eintrag und ich hoffe a) richtig gepostet zu haben und b) Tipps für eine erfolgreiche Umsetzung zu erhalten und c) das es allen gut geht ;) Ich würde gern...
Hallo Newgear,
herzlich willkommen in der Community! :)
Es wäre sehr hilfreich, wenn Sie mir noch zusätzlich eine Darstellung Ihrer Tolopogie zukommen lassen könnten.
Vielen Dank!
Mit freundlichen Grüßen,
Ioannis
NETGEAR Team
Hallo,
danke für die Rückmeldung. Ich habe mal etwas aufgemalt. Ich Definiere mal was ich gerne hätte:
- die zwei FRITZ!Boxen stellen das wlan Netz zur Verfügung (mesh)
- sonos Boxen sollen zusammen in einem vlan sein und per wlan erreichbar
-> sonos soll auf NAS zugreifen können und internetfähig sein
- appletv und FireTV sollen in einem vlan sein und per wlan erreichbar
-> dabei sollen beide auf die beiden iptv Boxen und dem NAS zugreifen können und Internet haben
-> appletv soll auf die sonos zugreifen können (sonos aber nicht appletv/FireTV "sehen" können)
- beide iptv Boxen sollen auf das NAS Zugreifen können und ins Internet können
- NAS soll internetfähig sein
- über port1 am 724 würde ich gerne die konfig über die drei switche durchführen können
- ich würde gerne über die Ports 6+7 (Arbeitsrechner) am GS108 eine reine Internetverbindung haben, wo sich nur die zwei arbeitsrechner sehen; sonst nix
- der Drucker soll kein gerät sehen aber per wlan erreichbar sein (zum Drucken)
über jeden Hinweis bin ich dankbar. :) vielen Dank und noch eine schöne Nacht
viele Grüße
Hallo,
ich habe noch mal etwas rumgespielt und folgende Einstellungen vorgenommen:
724T
Membership
VLAN ID 1:
Port: 1 + 13 + 24 untagged
VLAN ID 10:
Port: 1 + 13 + 24 untagged
VLAN ID 50:
Port: 1 13 + 24 untagged
PVID:
Port 1
PVID 1
VLAN MEMBER 1,10
Port 13 (Inet zur fritzbox)
PVID 10
VLAN MEMBER 1,10,50
Port 24 (uplink zur GS116)
PVID 10
VLAN MEMBER 1,10,50

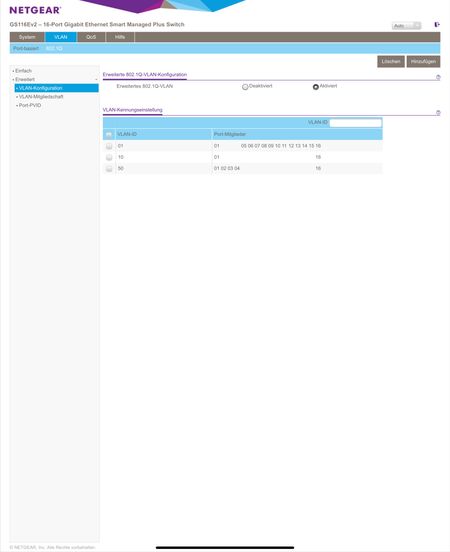

116
Membership
VLAN ID 1:
Port: 1 + 16 untagged
Port 2-15: leer
VLAN ID 10:
Port: 1 tagged
Port 5-15 untagged
Port 16: tagged
VLAN ID 50:
Port: 1 tagged
Port 2-4 untagged
Port 5-15: leer
Port 16: tagged
PVID:
Port 1:
PVID 1
Port 2-4:PVID 50
Port 5-15:
PVID 10
Port 16:
PVID 1
108
Membership
VLAN ID 1:
Port: 1 + 16 untagged
Port 2-15: leer
VLAN ID 10:
Port: 1 tagged
Port 2+3: leer
Port 4-8: untagged
VLAN ID 50:
Port 1: tagged
Port 2-3 + 8: untagged
Port 4-7: leer
PVID:
Port 1:
PVID 1
Port 2-3:PVID 50
Port 4-8:
PVID 10
Mit dieser konfig habe ich über tablet Internet. Vom gs108 (appletv) kann ich auf gs116 (iptv-Box) zugreifen. Jedoch habe ich kein Internet über diese Leitung (VLAN50). Ich gehe davon aus, das der 724T falsch konfiguriert ist.
Was muss ich abändern?
viele Grüße und ein schönes Wochenende.
Hallo Newgear,
hier wäre es empfehlenswert, dass Sie ein Ticket bei unserem Support öffnen, anbei finden Sie die entsprechenden Links:
Mit freundlichen Grüßen,
Ioannis
NETGEAR Team
