Voip configuration VLAN
Bonjour à tous,
Je finalise la configuration d'une installation Voip et je bute sur les VLAN.

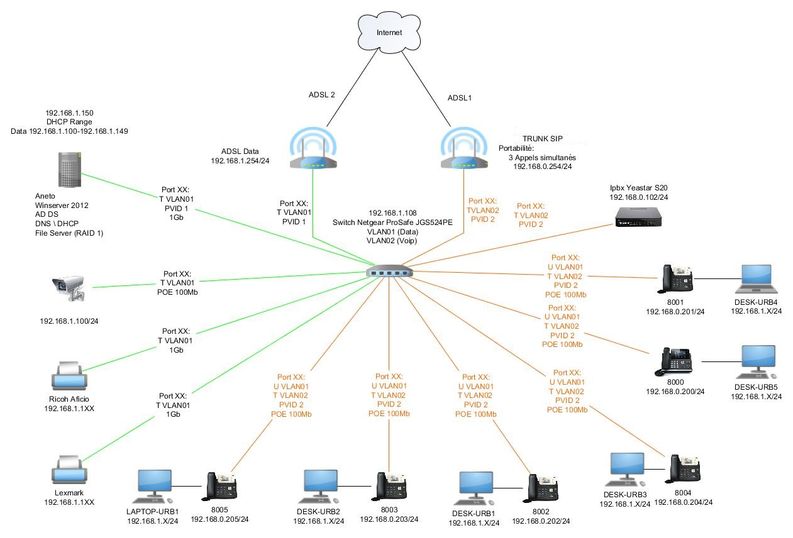

Voici l'architecture globale très classique .. :
2 Vlan :
- Vland id 1 : data
- Vland id 1 : voice
Config Switch Prosafe JGS524PE:
- Ports téléphones : Untagged Vlan id 1 / Tagged Vlan id 2 / PVID 2
- Ports Ipbx + Box ADSL : Tagged Vlan id 2 / PVID 2
Config sur les téléphones (Yealink T21 + T46):

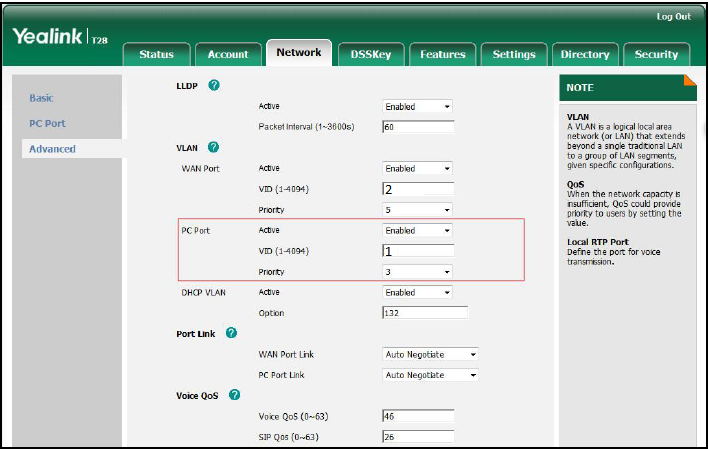

Et sur les téléphone port WAN en Vlan id 2 et le port PC en Vlan id 1:
Problème: L'ipbx ne voit pas les téléphones ..
D'avance merci pour votre aide
Désolé pour cette réponse tardive, j'ai réussi à configurer l'ensemble comme suit (si ça peut servir à qqun d'autre.. )

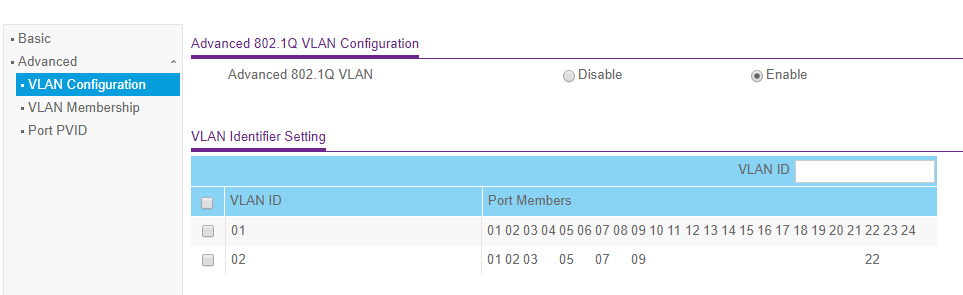

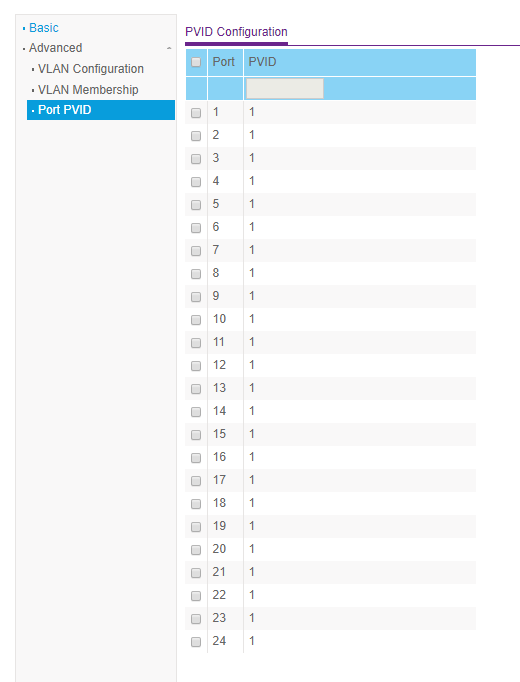

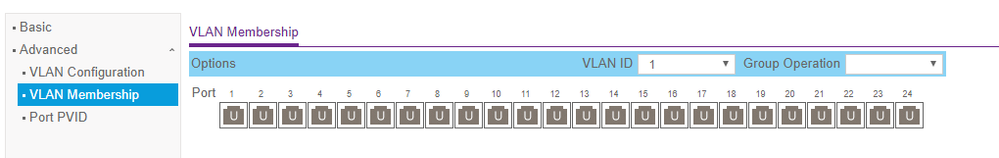

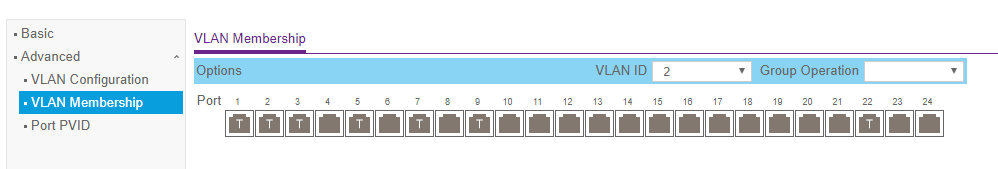

Sur le switch:
Sur les téléphones:
Pas de VLAN activé, les trames sont tagguées à partir de la box et le port des télépones également taggués
Merci à tous pour vos éléments de réponse !
5 Replies
Bonjour,
SC31 wrote:
Config Switch Prosafe JGS524PE:
- Ports téléphones : Untagged Vlan id 1 / Tagged Vlan id 2 / PVID 2
- Ports Ipbx + Box ADSL : Tagged Vlan id 2 / PVID 2
Config sur les téléphones (Yealink T21 + T46):
Et sur les téléphone port WAN en Vlan id 2 et le port PC en Vlan id 1:
Sur le JGS524E:
Ports téléphones : VLAN 1 : untagged / PVID 1 ; VLAN 2 : Tagged
Pour l'IPBX: Je ne sais pas essaye en premier VLAN 2 : Untagged PVID2 et si ca ne passe pas, essaye VLAN 2: Tagged et VLAN 1 Untagged PVID1
Bonjour SC31,
Bienvenue sur le forum Netgear et félicitations pour votre premier message :)
En complément du message de jonjonoo, pouvez-vous essayer de connecter un ordinateur (ou si vous n'avez pas assez de port, déconnecter un téléphone et laisser juste l'ordinateur) au switch sur le VLAN2 taggé et de pinger un téléphone et le boîtier IPBX. Vous pouvez aussi pinger le switch.
Quel est le résultat ?
Pouvez-vous également me préciser si le port WAN VLAN ID2 du Yealink est taggé ou peut-être est-il pré-configuré ?
Bonne journée à vous,
Patrycja
Equipe Netgear
- Merci pour vos reponses, je teste tout ça dimanche et vous tiens au courant
Désolé pour cette réponse tardive, j'ai réussi à configurer l'ensemble comme suit (si ça peut servir à qqun d'autre.. )
Sur le switch:
Sur les téléphones:
Pas de VLAN activé, les trames sont tagguées à partir de la box et le port des télépones également taggués
Merci à tous pour vos éléments de réponse !
