VLAN Routing mit einem Netegaer M4100-D12G

Hallo liebes Forum,

Also ich habe vor meinem Switch M4100-D12G in vier VLAN's aufzuteilen.

Ich möchte jetzt mit meinem Switch mit VLAN einrichten.

Port 1-3 VLAN 100 (192.168.101.x)

Port 4-7 VLAN 100 (192.168.102.x)

Port 8-9 VLAN 100 (192.168.103.x)

Port 10-12 VLAN 100 (192.168.104.x)

Unter Switching => VLAN => Basic => VLAN Configuration das neue VLAN erstellt.

Unter Switching => VLAN => Advanced => VLAN Membership, VLAN Status, Port PVID Configuration die Ports zugewiesen.

Aber wie kann ich:

- Das Routing auf dem Switch aktivieren, sprich IP-Adressen in den VLAN's vergeben

- Das Routing so anpassen, das sich VLAN101 und VLAN102 untereinander sehen und Daten austauschen können.

- Das Routing so anpassen, das man von VLAN103 auf VLAN104 zugreifen kann, aber nicht von VLAN104 auf VLAN103.

- Unter System => Services => DHCP Pool Configuration => vorhandene DHCP-Pool Einträge löschen kann, da Sie nicht mehr benötigt werden.

Ich habe schon so manches probiert, bin aber immer gescheitert.

Das englische Handbuch ist mir leider nur bedingt eine Hilfe.

Wäre echt super, wenn mir jemand zu meinem Problem eine Hilfestellung geben könnte.
Vielen Dank im vorraus. :-)

Gruß
René

Hardware

Installation

Slas
Mar 09, 2018
Hallo renott,

vielen Dank für Dein Feedback.

Somit, hat sich dieses Problem geklärt.

Grüße
Slas
NETGEAR Community Team

18 Replies

renott
Tutor
Feb 25, 2018
Nachtrag:
Ich habe jetzt unter System => Services => DHCP Server => DHCP Server Configuration => Admin Mode aktiviert

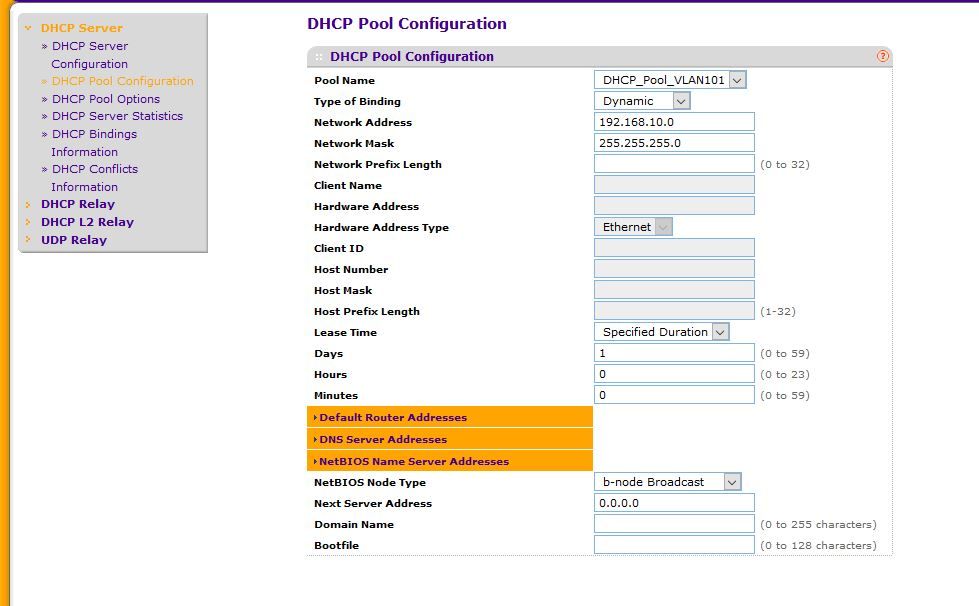

Dann unter System => Services => DHCP Server =>DHCP Pool Configuration => ein dynamisches VLAN101 angelegt.
- Slas
  NETGEAR Employee Retired
  Feb 26, 2018
  Hallo renott,

  ich denke, dass die Anweisungen in dieser Anleitung das Routing, die Konfiguration von DHCP Server und Zugriff auf VLANs erklären wird.
  Um das Routing global zu aktivieren, gehe unter Routing -- IP -- Basic -- IP Configuration und aktiviere "Routing Mode". Dies ist wichtig, ohne diese Option wird kein Routing funktionieren.
  Du hast bereits die VLANs erstellt, daher um das VLAN Routing zu aktivieren gehe unter Routing -- VLAN -- VLAN Routing -- VLAN Routing Configuration und erstelle eine IP und Maske für jedes VLAN Interface z.B. VLAN ID 101, 192.168.101.254, 255.255.255.0.
  Teile mir mit, welches VLAN und welcher Switch Port mit dem Router direkt angeschlossen ist?

  Auf Deinem Screenshot "DHCP Pool Configuration" unter "Default Router Addresess" sollte noch die IP von dem unter "VLAN Routing" erstellten VLAN Interface eingetragen werden.

  Überprüfe dann, ob die Geräte im jeweiligen VLAN die richtigen IP Adressen erhalten.

  Danach unter "Routing -- Routing Table -- Basic -- Route Configuration", konfiguriere eine Standardroute, die den Datenverkehr der VLANs zum Router weiterleiten wird. Dies sollte die IP von Deinem Router/Internet Gateway sein.

  Für ein korrektes Routing erstelle auf Deinem Router/Internet Gateway, eine statische Route für jedes VLAN.

  Das direkt angeschlossene VLAN braucht keine statische Route.

  Grüße
  Slas
  NETGEAR Community Team
  - renott
    Tutor
    Feb 26, 2018
    VLAN erstellt:
    Hallo Slas,

    vielen Dank für deine Info.

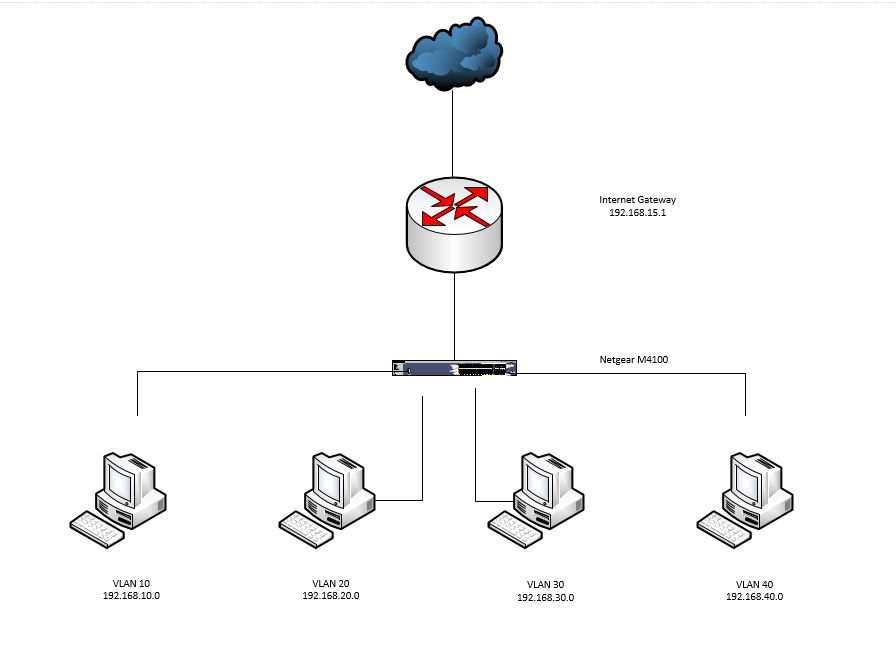

    Ein Bild sagt mehr als 1000 Worte, daher habe ich dir mal mein Vorhaben aufgezeichnet:
    Vorhaben
    VLAN's erstellt:
    VLAN's und Router Ports

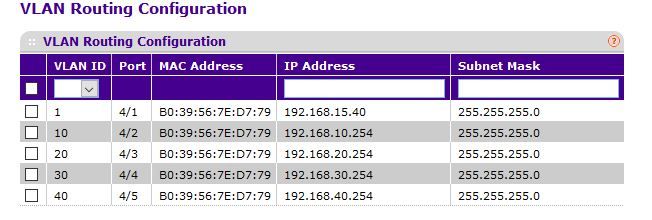

    VLAN Routing
    DHCP-Server Konfiguration:

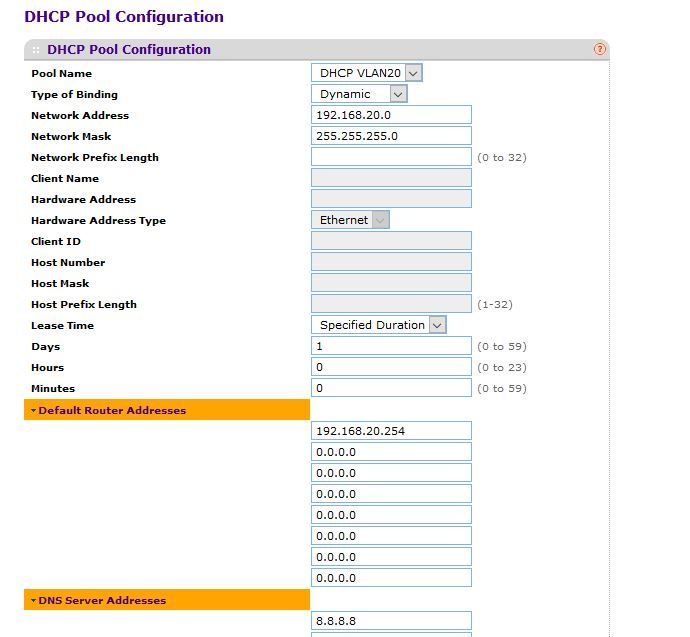

    DHCP Config am Bsp. VLAN20

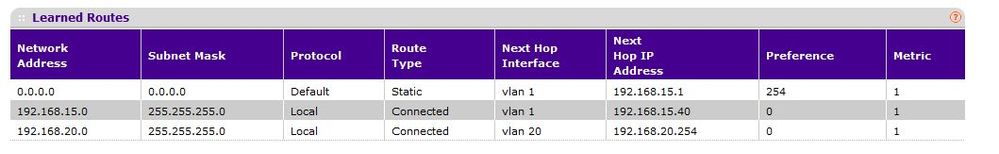

    Standard Routen Einträge:

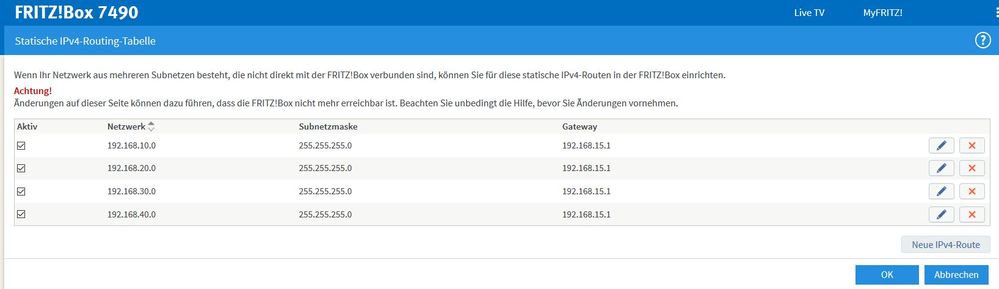

    Statischen Routen auf dem Internet Gateway (Fritzbox):
    Internet Gateway

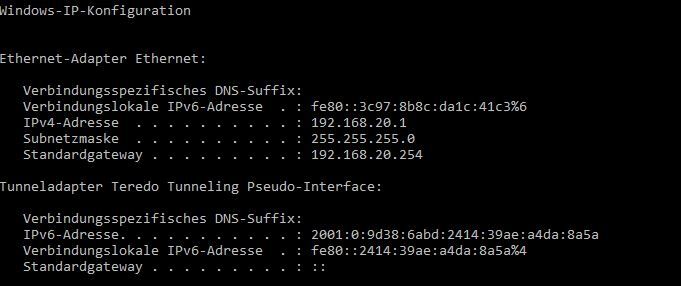

    Client im VLAN 20:
